TPS2000B 数位储存示波器

数量:

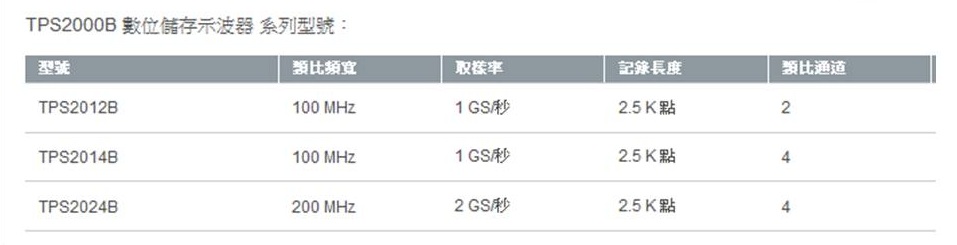

  • TPS2012B / TPS2014B / TPS2024B

从工作台到现场都可发挥强大产能。
TPS2000B 数位储存示波器系列具备高达 200 MHz 的频宽与 2 GS/秒取样率,可让您在各种充满挑战性的环境中,安全地进行浮动或差动量测。TPS2000B 数位储存示波器系列具备多达 4 个隔离通道,并採用可携式电池供电设计,克服您在电子与电源系统领域所面临的艰难挑战,所有设计都顾及您的安全。

主要效能规格
100 MHz 和 200 MHz 频宽
2 或 4 个完全隔离的浮动通道,加上与阻抗隔离的外部触发输入
所有通道即时取样率高达 2 GS/秒
所有通道 2.5k 点记录长度
主要特色
安装 2 颗电池即可持续运作 8 小时,热插拔功能可让您享受几乎不受交流电源限制的使用自由
选购的电源应用软体提供同级价位产品当中最广泛的功率量测功能
利用 OpenChoice® 软体或内建的 CompactFlash® 大量储存装置快速记录并分析量测结果
所有机型皆标配 FFT
进阶触发可快速撷取目标事件
传统的类比式旋钮与多语言使用者介面,操作简便
利用自动设定功能表、自动范围、波形、设定记忆及内建的智慧型辅助说明进行快速设定与操作
背光功能表按钮提供高能见度
11 种最重要的自动波形量测
应用
工业电源设计、疑难排解、安装与维护
先进电子设备设计、疑难排解、安装与维护
汽车设计和测试
教育
进行浮动与差动量测 - 快速、准确、经济实惠
无意间将受测电路接地,是造成不良量测结果与电路损坏的常见原因。连接两支以上的接地探棒会造成接地迴路,如果电流够高,就有可能损坏元件与设备。最重要的是,若未使用合适的仪器和探棒进行浮动量测,可能会造成危险。

Tektronix IsolatedChannel 技术可简化浮动量测。TPS2000B 的输入接头外壳与彼此及接地隔离,有别于接地参考示波器。IsolatedChannel 技术能够在指定的 600 VRMS 最大浮动电压范围内防止电流于 TPS2000B 输入 BNC 外壳之间流动,或从任何 BNC 外壳流动至接地。

四个 IsolatedChannel™ 输入与隔离外部触发输入,可进行快速、准确又经济实惠的浮动与差动量测。

为工作选择合适的探棒
TEKTRONIX 提供各种被动式探棒,以方便您依据应用需求而挑选。TPS2000B 随附 TPP0101/TPP0201 被动式探棒,最高可测量 400 Vp-p 电压。然而,为配合 TPP0101/TPP0201 的安全等级,探棒的参考导线必须维持在 30 VRMS 以下 (相对于接地)。因此,TPP0101/TPP0201 探棒非常适合用于最大电压不超过 30 VRMS 的数位和类比电路。

对电源转换装置进行量测,通常需使用电压额定值较高的探棒。Tektronix 专为进行浮动量测而设计了两种具绝缘系统的被动式探棒。选配的 P5122 探棒具备 100X 衰减与 1000 VRMS 等级,如搭配 TPS2000B,则适合对类别 II 环境中的 480 VRMS 装置进行量测,最大浮动电压高达 600 VRMS (相对于接地)。搭配 P5150 探棒时,TPS2000B 最高可测量 2000 Vp-p,最高浮动电压则不超过 600 VRMS (接地)。P5150 是对高电压直流电源供应器进行交流耦合涟波量测的最佳选择。

输入讯号和浮动电压最高安全等级。

1 被动式探棒参考导线并无衰减,任何工作电压或过电压暂态都会直通至示波器参考。因此,被动式探棒参考浮动等级绝不会超过示波器的参考浮动等级。

2 P5122 探棒不得用于对超过 300 V 直流偏移之讯号进行交流耦合量测。建议使用 P5120 测量高电压直流电源的涟波。

加速工业电力系统与电路的设计和测试
电源转换技术已为手机以至工业马达驱动器等产品的尺寸、效能与节能性带来明显进步。但即使如检视转换器输入/输出这种最基本的作业,也因为多重电压参考而变得复杂。多重参考也使得同时检视控制电路与电源电路的讯号显得困难重重。若此类应用採用接地参考示波器而未搭配合适的差动式探棒,就有可能损坏电路,并产生不良的量测结果。对电源转换电子设备进行除错时,IsolatedChannel 技术可降低损坏与非预期电路互动的风险。

如需执行电源系统量测,可选购 TPS2000B 的 TPS2PWR1 功率应用软体选项。此选项以入门级价格提供可直接从示波器存取的进阶功率量测功能。

使用 TPS2PWR1 软体进行谐波失真量测。

如需测量切换元件的效能,功率应用软体可为 TPS2000B 新增重要的量测功能,包括自动切换损耗、dv/dt 和 di/dt 游标量测。

功率应用软体适合用于测量交流线路电压与检查配电系统所受影响,可显示高达第 50 阶谐波的谐波内容,并提供相位、虚功耗与功率因数量测。若搭配四通道 TPS2014B 或 TPS2024B,即可检视三相电压或电流。

Tektronix 提供两种功率「套件」,内含探棒与量测软体。两种套件皆包含四支探棒与 TPS2PWR1 功率应用软体,价格与分别选购相比亦较为划算。TPS2PBND2 内含四支 P5122 100X 被动式高压探棒与功率应用软体。

对变频驱动器进行三相功率量测。

运用 DRT 取样技术快速对讯号进行除错与特性分析
利用 TPS2000B 系列的数位即时 (DRT) 取样技术,最多可同时于四个通道分析各种讯号类型的特性。这项撷取技术能够撷取其他同级示波器所无法撷取的高频事件 (例如突波和边缘异常),呈现准确的讯号视图。

创新突破 – 以数位即时 (DRT) 取样技术撷取捉摸不定的突波。

轻松分析并记录量测结果
利用 TPS2000B 系列的快速傅立叶转换 (FFT) 功能进行频域分析,迅速瞭解讯号干扰、串音及振动效应。接着利用内建的 CompactFlash® 大量储存装置轻松记录量测结果。

若要从个人电脑撷取、储存并分析量测结果,可使用 OpenChoice® 个人电脑软体。每台 TPS2000B 系列均免费随附特殊的 Tektronix 版本 National Instrument LabVIEW SignalExpress™ 软体,提供基本的仪器控制、资料记录和分析功能。选配的专业版 SignalExpress 具备 200 多种内建功能,可提供额外的讯号处理、进阶分析、扫描、极限测试及使用者定义步阶功能。

利用 OpenChoice® 软体和内建的 CompactFlash® 大量储存装置快速记录并分析量测结果。
